Fußbodenheizung smart nachrüsten: Hardware, Kosten, Ablauf
Eine Fußbodenheizung bietet hohen Komfort, doch ihre Trägheit und die oft starre Steuerung über klassische Raumthermostate können ineffizient sein. Die gute Nachricht: Sie müssen nicht den Estrich aufreißen, um Ihre bestehende Fußbodenheizung intelligent zu steuern. Eine smarte Nachrüstung konzentriert sich auf den Austausch und die Ergänzung von Komponenten am Heizkreisverteiler und im Raum. Ziel ist es, die Temperaturregelung präziser, flexibler und bedarfsgerechter zu gestalten, um Energie zu sparen und den Wohnkomfort zu erhöhen. Dieser Artikel beleuchtet, welche Hardware Sie im Bestand tauschen können, welche Kosten und welcher Aufwand dabei entstehen und was ohne Eingriff in den Estrich möglich ist.
Empfohlene Produkte zu WLAN Thermostat
FRITZ!Smart Thermo 302 | Heizkörperregler | effizientes Heizen & Komfort

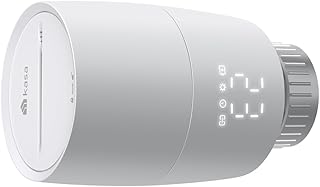

TP-Link smartes Heizkörperthermostat - Erweiterungseinheit, benötigt Kasa Hub, H

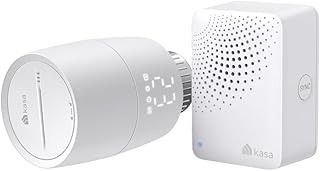

TP-Link Kasa smartes Heizkörperthermostat - WiFi Starter Kit, inklusive 1 Thermo
EZAIoT 3er-Pack WLAN Heizkörperthermostate TRV901W
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Bestandsaufnahme: Was Sie für die smarte Nachrüstung benötigen
Dieser Artikel wird Ihnen präsentiert von Werbeagentur Leverkusen
Bevor Sie mit der Nachrüstung beginnen, ist eine genaue Bestandsaufnahme Ihrer aktuellen Fußbodenheizungsanlage entscheidend. Die meisten wassergeführten Fußbodenheizungen in Bestandsgebäuden bestehen aus folgenden Hauptkomponenten, die für eine smarte Steuerung relevant sind:
- Heizkreisverteiler: Dies ist der zentrale Punkt, an dem die Heizungsrohre jedes einzelnen Heizkreises zusammenlaufen. Hier sitzen die Ventile, die den Durchfluss des Heizwassers regeln.
- Stellantriebe (Stellventile): Diese kleinen Motoren sitzen auf den Ventilen des Heizkreisverteilers. Sie öffnen und schließen die Ventile mechanisch und steuern so den Wasserdurchfluss in den einzelnen Heizkreisen. Üblich sind thermische Stellantriebe, die entweder 230V oder 24V Betriebsspannung benötigen und in den Varianten stromlos geschlossen (NC = Normally Closed) oder stromlos offen (NO = Normally Open) erhältlich sind.
- Raumthermostate: In jedem Raum oder jeder Heizzone ist in der Regel ein Thermostat installiert, der die aktuelle Raumtemperatur erfasst und bei Abweichung vom Sollwert ein Signal an den zugehörigen Stellantrieb sendet, um den Heizkreis zu öffnen oder zu schließen. Diese können kabelgebunden oder, seltener im Altbau, funkbasiert sein.
- Verkabelung: Prüfen Sie die vorhandene Verkabelung von den Raumthermostaten zum Heizkreisverteiler. Dies ist entscheidend für die Wahl zwischen kabelgebundenen oder funkbasierten smarten Komponenten.
Eine smarte Nachrüstung konzentriert sich darauf, die bestehenden Stellantriebe und Raumthermostate durch intelligente, vernetzbare Varianten zu ersetzen. Der Heizkreisverteiler selbst bleibt dabei in der Regel unverändert.
Die zentralen Komponenten der smarten Nachrüstung
Für eine intelligente Steuerung Ihrer bestehenden Fußbodenheizung sind spezifische Komponenten notwendig, die mit dem vorhandenen System interagieren, ohne den Estrich zu berühren.

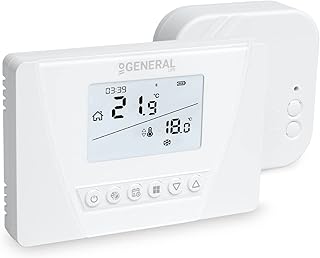

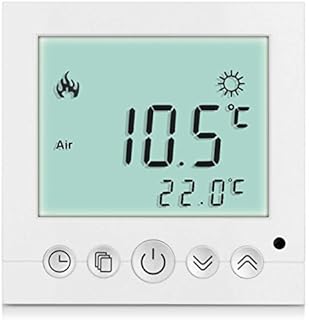

Smarte Raumthermostate
Die erste und offensichtlichste Komponente sind smarte Raumthermostate. Diese ersetzen Ihre alten mechanischen oder digitalen Thermostate. Sie messen nicht nur die Raumtemperatur, sondern kommunizieren drahtlos oder über die vorhandene Verkabelung mit einer zentralen Steuereinheit. Solche Geräte wie die verschiedenen Smarte Thermostate ermöglichen eine präzise Zeitplanung, Fernsteuerung und oft auch die Integration weiterer Sensoren wie Luftfeuchtigkeit oder Präsenzmeldung. Beim Austausch ist zu prüfen, ob die vorhandene Wanddose und Verkabelung für die Stromversorgung ausreicht oder ob batteriebetriebene Funkthermostate die bessere Wahl sind. Eine gute Option sind auch WLAN Thermostate, die direkt ins WLAN eingebunden werden können.
Empfohlene Produkte zu Smarte Thermostate
![Bosch Smart Home Heizkörper-Thermostat II [+M], smartes Heizkörperthermostat, in](/api/image.php?src=https%3A%2F%2Fm.media-amazon.com%2Fimages%2FI%2F41lAm26IP3L._SL500_.jpg&w=300&q=60)
Bosch Smart Home Heizkörper-Thermostat II [+M], smartes Heizkörperthermostat, in
SONOFF TRVZB Smart Heizkörperthermostat, 2 Stück Smart Heizungsthermostat mit Ap
SONOFF TRV Gen2 Zigbee Smart Heizkörperthermostat TRV-ZBT
SwitchBot Smart Heizkörperthermostat, Bluetooth-Thermostat mit App-Streuerung&Ze
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.

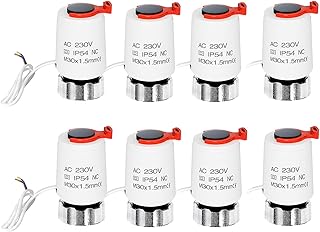

Smarte Stellantriebe
Direkt am Heizkreisverteiler werden die alten Stellantriebe durch smarte Varianten ersetzt. Diese sind das Bindeglied zwischen der intelligenten Steuerung und der physischen Regelung des Heizwasserdurchflusses. Wichtig ist hierbei die Kompatibilität mit den Ventilen am Heizkreisverteiler (Gewindemaß, z.B. M30x1.5) und die Betriebsspannung (230V oder 24V). Zudem müssen Sie wissen, ob Ihre aktuellen Antriebe stromlos geschlossen (NC) oder stromlos offen (NO) sind, um passende smarte Antriebe auszuwählen. Hersteller bieten hierfür spezifische Modelle an, die oft über Funk (z.B. Zigbee, Z-Wave) oder über eine zentrale Klemmleiste kommunizieren.
Zentrale Steuerungseinheit (Gateway)
Das Gehirn Ihrer smarten Fußbodenheizung ist ein zentrales Gateway oder eine Smart-Home-Zentrale. Dieses Gerät vernetzt alle smarten Komponenten (Thermostate, Stellantriebe, Sensoren) miteinander und stellt die Verbindung zum Internet her. Ein Smart Home Gateway ermöglicht Ihnen die Steuerung über eine App, die Automatisierung von Heizszenarien und die Integration in größere Smart-Home-Systeme. Die Auswahl des Gateways hängt oft von den verwendeten Funkstandards der Thermostate und Stellantriebe ab.
Empfohlene Produkte zu Smart Home Gateway
SMARTERCURRY Tuya ZigBee Gateway Hub, Smart Home Bridge für Tuya Nutzer
Smart Multi-Modus-Gateway: ZigBee 3.0 & Bluetooth & Mesh-Hub, App-Fernbedienung,
Bluetooth-Zigbee/Bluetooth-Gateway – Smart Wireless Hub – Kompatibel mit der „Sm
Luminea Home Control TUYA Gateway: WLAN-Gateway mit Bluetooth-Mesh für ELESION-
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Verbindungstechnik: Funk oder Kabel
Für die Kommunikation zwischen den smarten Raumthermostaten und dem Gateway/den Stellantrieben haben Sie in der Regel die Wahl zwischen Funk und einer kabelgebundenen Lösung:
- Funkbasierte Systeme: Diese sind ideal für die Nachrüstung, da sie keine neuen Kabel benötigen. Standards wie Zigbee, Z-Wave oder EnOcean sind energieeffizient und bieten eine gute Reichweite. Auch WLAN Thermostate sind eine Option, erfordern aber eine stabile WLAN-Abdeckung in allen Räumen. Funklösungen minimieren den Installationsaufwand und sind oft die erste Wahl, wenn keine ausreichende Verkabelung der alten Thermostate vorhanden ist.
- Kabelgebundene Systeme: Wenn Ihre bestehenden Thermostate bereits über eine Steuerleitung zum Heizkreisverteiler verfügen, können Sie diese eventuell für smarte kabelgebundene Thermostate nutzen. Dies bietet eine hohe Übertragungssicherheit, erfordert aber eine genaue Prüfung der vorhandenen Leitungen (Anzahl der Adern, Spannung). In vielen Fällen ist eine Umrüstung auf Funk jedoch einfacher und flexibler.
Empfohlene Produkte zu WLAN Thermostate
EZAIoT WLAN Heizkörperthermostat TRV901W
Smart Heizkörperthermostat WLAN mit App – Programmierbar, Energie sparen bis zu
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
App und Software
Die Bedienung erfolgt in der Regel über eine intuitive App auf Ihrem Smartphone oder Tablet. Eine Heizungssteuerung per App ermöglicht die Fernsteuerung, die Programmierung von Zeitplänen, die Überwachung des Heizverhaltens und oft auch die Anzeige des Energieverbrauchs. Moderne Smartphone Heizungssteuerung bieten zudem die Möglichkeit, Heizprofile anzupassen, Zonen zu definieren und die Heizung an externe Daten wie Wetterprognosen zu koppeln. Die Qualität der App ist entscheidend für den täglichen Bedienkomfort.
Empfohlene Produkte zu Heizungssteuerung App
Hama Smartes Heizkörperthermostat (Erweiterung für Heizungssteuerung WLAN, Smart
Hama Heizkörperthermostat Starter-Set, 2 St. mit Hub, WLAN, programmierbar
Hama Smartes Heizkörperthermostat (erweiterbare Heizungssteuerung WLAN)
Homematic IP Heizungssteuerung für 4 Heizkörper zur Einzelraumregelung mit App.,
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Schritt für Schritt: Der Ablauf der smarten Umrüstung
Die Umrüstung einer Fußbodenheizung auf ein smartes System kann in mehreren Schritten erfolgen und ist in vielen Fällen auch für handwerklich begabte Laien umsetzbar. Bei Unsicherheiten, insbesondere bei Arbeiten an der Elektroinstallation, sollten Sie jedoch immer einen Fachmann hinzuziehen.
-
Bestandsaufnahme und Planung:
- Identifizieren Sie alle Heizkreise und die zugehörigen Räume.
- Prüfen Sie, welche Art von Raumthermostaten und Stellantrieben (230V/24V, NC/NO) verbaut sind.
- Dokumentieren Sie die vorhandene Verkabelung der Thermostate.
- Entscheiden Sie sich für ein Smart-Home-System und die passenden Komponenten (z.B. ein System, das Thermostate, Stellantriebe und Gateway aus einer Hand bietet oder kompatible Produkte verschiedener Hersteller). Berücksichtigen Sie dabei den gewünschten Funkstandard (z.B. Zigbee, Z-Wave, WLAN).
-
Austausch der Stellantriebe am Heizkreisverteiler:
- Schalten Sie die Heizungsanlage und die Stromzufuhr zum Heizkreisverteiler ab.
- Demontieren Sie die alten Stellantriebe von den Ventilen des Heizkreisverteilers.
- Montieren Sie die neuen smarten Stellantriebe. Achten Sie auf das richtige Gewindemaß und die korrekte Ausrichtung (NC/NO).
- Verkabeln Sie die smarten Stellantriebe gemäß Herstelleranleitung. Viele smarte Stellantriebe benötigen eine zentrale Steuerungseinheit am Heizkreisverteiler, die wiederum an das Gateway angebunden wird.
-
Austausch der Raumthermostate:
- Schalten Sie die Stromzufuhr für die Thermostate ab.
- Demontieren Sie die alten Raumthermostate.
- Montieren Sie die neuen smarten Raumthermostate.
- Bei kabelgebundenen smarten Thermostaten verbinden Sie diese mit den vorhandenen Leitungen. Bei funkbasierten Thermostaten ist lediglich die Stromversorgung (Batterie oder Netzteil) zu gewährleisten.
-
Installation des Smart-Home-Gateways:
- Platzieren Sie das Gateway zentral im Haus, idealerweise in der Nähe des Routers oder des Heizkreisverteilers, um eine gute Funkabdeckung zu gewährleisten.
- Verbinden Sie das Gateway mit Ihrem Heimnetzwerk (meist per LAN-Kabel) und der Stromversorgung.
-
Konfiguration und Kalibrierung:
- Installieren Sie die Hersteller-App auf Ihrem Smartphone oder Tablet.
- Führen Sie die Erstinstallation durch und koppeln Sie alle smarten Thermostate und Stellantriebe mit dem Gateway.
- Definieren Sie Heizungszonen und weisen Sie jedem Raumthermostat die entsprechenden Stellantriebe zu.
- Programmieren Sie Zeitpläne und individuelle Temperaturprofile für jeden Raum.
- Führen Sie einen Funktionstest durch, um sicherzustellen, dass alle Komponenten korrekt arbeiten und die Heizkreise wie gewünscht gesteuert werden. Eine Kalibrierung der Thermostate kann die Genauigkeit verbessern.
Kosten und Aufwand: Was Sie ohne Estrich-Eingriff erwarten können
Die smarte Nachrüstung einer Fußbodenheizung ist in der Regel eine Investition, die sich langfristig durch Energieeinsparungen und erhöhten Komfort auszahlt. Die Kosten variieren stark je nach Größe des Objekts, Anzahl der Heizkreise und der gewählten Komponentenqualität.
Typische Kostenfaktoren:
- Smarte Raumthermostate: Rechnen Sie pro Stück mit 50 bis 150 Euro. Bei einem Einfamilienhaus mit 6-8 Heizzonen sind dies 300 bis 1.200 Euro.
- Smarte Stellantriebe: Diese kosten pro Stück zwischen 20 und 60 Euro. Für 6-8 Heizkreise fallen hier 120 bis 480 Euro an.
- Smart Home Gateway / zentrale Steuerungseinheit: Ein Gateway liegt meist zwischen 80 und 300 Euro.

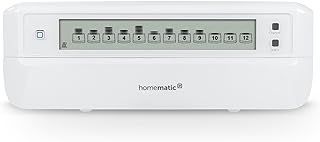

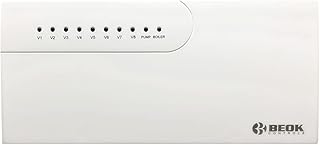

- Zentrale Klemmleiste (optional): Falls Sie eine Funk-Lösung für die Stellantriebe wählen, die eine zentrale Spannungsversorgung und Funk-Anbindung am Verteiler benötigt, können hierfür 100 bis 250 Euro hinzukommen.
Insgesamt können Sie für ein durchschnittliches Einfamilienhaus mit einer wassergeführten Fußbodenheizung und 6-8 Heizkreisen mit Materialkosten von etwa 500 bis 1.500 Euro rechnen. Hinzu kommen gegebenenfalls Kosten für einen Elektriker oder Heizungsbauer, falls Sie die Installation nicht selbst vornehmen möchten. Für die reine Installation der Komponenten und die Konfiguration sollten Sie, je nach Komplexität und Ihrem technischen Geschick, einen halben bis zwei volle Tage einplanen.
Aufwand und Eigenleistung:
Der Austausch von Raumthermostaten und Stellantrieben ist für versierte Heimwerker oft selbst machbar. Bei der Verkabelung und der Installation einer zentralen Klemmleiste oder bei Unsicherheiten bezüglich der Elektrik ist es ratsam, einen qualifizierten Elektriker hinzuzuziehen. Ein Fachmann kann auch bei der Erstkonfiguration und einem eventuell notwendigen hydraulischen Abgleich unterstützen, der nach größeren Änderungen an der Heizungsanlage sinnvoll sein kann, um die Effizienz zu optimieren.
Amortisation und Einsparungen:
Durch die präzisere Einzelraumregelung, bedarfsgerechte Zeitprogramme und die Möglichkeit der Fernsteuerung können Sie den Energieverbrauch Ihrer Fußbodenheizung spürbar senken. Realistische Einsparungen liegen bei 10 bis 20 Prozent der Heizkosten, abhängig vom bisherigen Heizverhalten und der Größe der Anlage. Bei jährlichen Heizkosten von beispielsweise 1.500 Euro können Sie so 150 bis 300 Euro pro Jahr einsparen. Die Investition von 500 bis 1.500 Euro amortisiert sich damit typischerweise innerhalb von 3 bis 10 Jahren.
Grenzen der Nachrüstung ohne Estrich-Eingriff:
Die Nachrüstung ohne Estrich-Eingriff ist auf den Austausch der oberflächlichen Komponenten beschränkt. Eine Erhöhung der Anzahl der Heizkreise oder eine Verlegung zusätzlicher Heizrohre ist auf diesem Wege nicht möglich. Zudem ist die hydraulische Performance der Bestandsanlage (z.B. Zustand der Pumpen, Rohrdurchmesser) eine gegebene Größe, die durch die smarte Steuerung nicht direkt verbessert, aber optimaler genutzt wird.
Häufig gestellte Fragen
Muss ich für die Nachrüstung den Estrich aufreißen?
Sind meine alten Stellantriebe mit smarten Systemen kompatibel?
Welche Funkstandards eignen sich am besten für die Nachrüstung?
Kann ich die Installation selbst durchführen oder brauche ich einen Fachmann?
Wie viele Heizkreise kann ich mit einem System steuern?
Wie hoch sind die typischen Kosten für die smarte Nachrüstung eines Einfamilienhauses?
Was ist der Unterschied zwischen 230V und 24V Stellantrieben und ist das wichtig?
Muss nach der Umrüstung ein hydraulischer Abgleich erfolgen?
