Wärmepumpen-Außeneinheit: Effektiver Schutz vor Frost und Eis
Die Außeneinheit Ihrer Wärmepumpe ist das Herzstück der Anlage, das ganzjährig den Witterungsbedingungen ausgesetzt ist. Besonders in den Wintermonaten stellen Frost, Schnee und Eis eine Herausforderung dar. Ohne gezielte Schutzmaßnahmen können diese Faktoren nicht nur die Effizienz beeinträchtigen, sondern auch zu ernsthaften Schäden an der Technik führen. Ziel dieses Artikels ist es, Ihnen konkrete, bauliche Maßnahmen und praktische Hinweise zu geben, wie Sie Ihre Wärmepumpe Außeneinheit wirksam vor den negativen Auswirkungen winterlicher Verhältnisse schützen.
Empfohlene Produkte zu Wärmepumpe winterfest

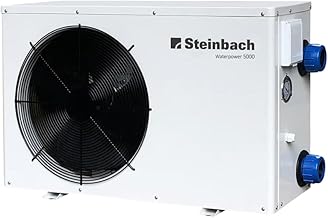

STEINBACH Wärmepumpe Mini – 049275 – Automatische Wärmepumpe für Pools bis 20.00
STEINBACH Wärmepumpe Solid 4,3 – 049400Y – Energieeffiziente Wärmepumpe für Pool
AquaForte - Full Inverter Wärmepumpe 7,2 kW, Heizen und Kühlen, Schwarz
Wärmepumpen Vertikale 200 L, R290 Luft-Wasser-Wärmepumpe für Villen, Hotels, Fer
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Wir konzentrieren uns hierbei auf den rein baulichen Schutz und die notwendigen Vorkehrungen, um die Funktionsfähigkeit Ihrer Anlage auch bei anhaltenden Minustemperaturen zu gewährleisten. Es geht darum, die Komponenten vor Vereisung zu bewahren, den Kondensatablauf sicherzustellen und die Anlage vor mechanischen Belastungen durch Schnee und Eis zu schützen. Eine gut geschützte Außeneinheit arbeitet zuverlässiger, erfordert weniger Eingriffe und vermeidet kostspielige Reparaturen.
Grundlagen des Frostschutzes für Wärmepumpen-Außeneinheiten
Dieser Artikel wird Ihnen präsentiert von Immobilienmakler Berlin
Die Funktionsweise einer Luft-Wasser-Wärmepumpe basiert darauf, der Umgebungsluft Wärme zu entziehen. Bei Außentemperaturen nahe dem Gefrierpunkt oder darunter bildet sich an den Lamellen des Verdampfers der Außeneinheit Kondensat, das bei weiterer Abkühlung zu Eis wird. Dies ist ein normaler physikalischer Vorgang. Die Wärmepumpe verfügt über eine integrierte Abtauautomatik, die dieses Eis regelmäßig abtaut, um den Wärmeaustausch zu gewährleisten. Das dabei entstehende Schmelzwasser muss jedoch ungehindert abfließen können. Geschieht dies nicht, kann das erneute Einfrieren des Kondenswassers zu Eisansammlungen führen, die nicht nur den Luftstrom behindern, sondern auch Bauteile wie den Ventilator oder den Wärmetauscher mechanisch beschädigen können. Im schlimmsten Fall kann sich eine Eisschicht bilden, die die gesamte Unterseite der Wärmepumpen Außeneinheit umschließt und die Funktion komplett blockiert.
Empfohlene Produkte zu Wärmepumpen Außeneinheit
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Der Schutz vor Frost setzt daher an mehreren Stellen an:
- Verhinderung von Vereisung der Kondensatleitung: Das Abfließen des Tauwassers muss jederzeit gewährleistet sein.
- Schutz vor Schneeverwehungen und Eislast: Die Ansaugbereiche und der Sockel der Anlage müssen frei bleiben.
- Minimierung von Windkühlungseffekten: Starke Winde können die Bildung von Reif und Eis beschleunigen.
- Isolierung wasserführender Leitungen: Alle Leitungen, die Wasser oder Kältemittel führen und der Frostgefahr ausgesetzt sind, benötigen adäquaten Schutz.
Diese baulichen Maßnahmen ergänzen die interne Abtauautomatik der Wärmepumpe und schaffen eine Umgebung, die der Anlage hilft, auch unter anspruchsvollen Winterbedingungen effizient und schadlos zu arbeiten.
Kondensatmanagement: Die Achillesferse im Winter
Ein der größten Schwachstellen der Außeneinheit bei Frost ist der Ablauf des Kondenswassers. Bei Temperaturen um den Gefrierpunkt bis etwa -7 °C fällt die größte Menge an Kondensat an, da die Luft noch relativ viel Feuchtigkeit enthält, die am Verdampfer ausfriert. Sinkt die Temperatur unter diesen Bereich, nimmt die absolute Luftfeuchtigkeit ab und damit auch die Menge des entstehenden Eises. Entscheidend ist jedoch, dass das bei den Abtauzyklen entstehende Schmelzwasser ungehindert abfließen kann.

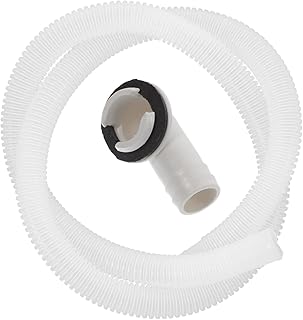

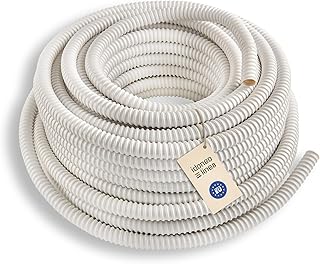

Frostfreies Führen der Kondensatleitung
Die Kondensatleitung ist oft ein Kunststoffrohr mit einem Durchmesser von 30 bis 50 mm. Dieses Rohr muss durchgehend frostfrei gehalten werden. Hierfür gibt es primär zwei Ansätze:
- Begleitheizung (Heizband): Ein selbstregulierendes Heizband Kondensatleitung wird entlang des Rohres verlegt und unter einer Isolierung fixiert. Diese Heizbänder passen ihre Leistung an die Umgebungstemperatur an und verhindern so ein Einfrieren des Wassers. Typische Leistungsaufnahmen liegen bei 10-20 Watt pro Meter bei 0 °C. Die Aktivierung erfolgt oft über einen Temperatursensor, der das Band bei Temperaturen unter +3 °C zuschaltet. Es ist essenziell, dass das Heizband die gesamte Länge der Kondensatleitung bis zu einem frostsicheren Ablaufpunkt (z.B. in der Erde unterhalb der Frostgrenze oder in einen beheizten Raum) abdeckt. Ein unzureichend beheizter Abschnitt kann einen Pfropfen bilden, der den gesamten Ablauf blockiert.
- Ausreichendes Gefälle und Dimensionierung: Die Kondensatleitung muss mit einem kontinuierlichen Gefälle von mindestens 2 % bis 3 % verlegt werden, um einen schnellen und vollständigen Wasserablauf zu gewährleisten. Ein zu geringes Gefälle oder gar Gegensteigungen führen zu stehendem Wasser, das einfrieren kann. Der Durchmesser der Leitung sollte nicht unnötig reduziert werden, um eine Verstopfung durch Eis oder Schmutz zu minimieren.
Empfohlene Produkte zu Heizband Kondensatleitung
BDDFOTO 8m Frostschutz Heizkabel mit Thermostat 25W/m Rohrbegleitheizung
TOFFCAEA 2m Frostschutz Heizkabel mit Thermostat, Selbstregulierendes Heizkabel
Vorgefertigtes selbstregulierendes Heizkabel CALORIQUE LTC 30W/m - 2m -zum Schut
Heizkabel Selbstregulierendes Heizband HEAT Regular-85-CT Selfregulating Heating
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Sichere Ableitung des Kondensats
Das abgeleitete Kondensat muss in einen frostsicheren Bereich geführt werden. Geeignete Ziele sind:
- Sickergrube: Eine einfache Kiesgrube unterhalb der Frostgrenze (in Mitteleuropa typischerweise 80-120 cm Tiefe) kann das Wasser aufnehmen. Achten Sie auf eine ausreichende Größe, um auch bei erhöhter Schmelzwassermenge das Versickern zu ermöglichen.
- Kanalisation: Direkter Anschluss an die Hauskanalisation ist möglich, sofern ein frostsicherer Anschlusspunkt vorhanden ist und die örtlichen Abwasservorschriften dies zulassen.
- Kondensatpumpe: Wenn ein natürliches Gefälle zum Ablaufpunkt nicht realisierbar ist, kann eine Kondensatpumpe Wärmepumpe zum Einsatz kommen. Diese pumpt das Wasser aktiv ab. Hierbei ist jedoch zu beachten, dass eine Pumpe eine elektrische Komponente ist, die im Falle eines Stromausfalls oder einer Störung ausfallen kann, was dann den Ablauf unterbrechen würde. Regelmäßige Funktionskontrollen sind hier besonders wichtig.
Empfohlene Produkte zu Kondensatpumpe Wärmepumpe
SFA Sanicondens Pro N Kondensatpumpe
SFA Sanibroy Sanicondens Pro N (V.02) Kondensathebeanlage
Aktobis WDH-KP40 Kondensatpumpe/Tauchpumpe automatisch mit Wassersensor, 450 L/h
SFA – Kondensatpumpe Sanicondens Eco V02 mit 2 Zuläufen
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Prüfen Sie während der Heizperiode, insbesondere bei wechselhaften Temperaturen um den Gefrierpunkt, regelmäßig, ob das Kondenswasser ungehindert abfließt. Eine sichtbare Eisbildung unter der Außeneinheit ist ein klares Zeichen für ein Problem im Kondensatmanagement.
Bauliche Vorkehrungen gegen Schnee, Eis und Wind
Neben dem Kondensatablauf ist der Schutz der Außeneinheit vor direkter Witterung und Schneeverwehungen entscheidend für einen störungsfreien Winterbetrieb.
Sockelhöhe und Abstand zum Boden
Die Außeneinheit sollte auf einem ausreichend hohen Sockel montiert sein. Eine Mindesthöhe von 30 cm über dem gewachsenen Boden oder dem erwarteten Schneeniveau ist ratsam. In schneereichen Regionen mit durchschnittlichem Schneefall von über 50 cm können auch 50 cm bis 80 cm oder mehr erforderlich sein. Der Sockel verhindert, dass die Anlage:
- bei Schneefall eingeschneit wird und der Lufteinlass blockiert ist.
- durch vom Dach fallenden Schnee oder Eiszapfen beschädigt wird.
- im eigenen Schmelzwasser oder in einer Eisschicht steht, die sich unter der Einheit bildet.
Der Sockel sollte stabil und vibrationshemmend ausgeführt sein, beispielsweise aus Betonfertigteilen oder massiven Fundamentsteinen. Achten Sie zudem auf einen ausreichenden Abstand zu Wänden und anderen Hindernissen, um die Luftzirkulation nicht zu behindern. Ein Mindestabstand von 50 cm zu festen Bauteilen an den Ansaug- und Ausblasöffnungen ist oft ein guter Richtwert, kann aber je nach Modell variieren und sollte den Herstellerangaben entnommen werden.
Schneeschutz und Überdachung
Ein Schutzdach über der Außeneinheit kann direkten Schneefall und Eisregen abhalten. Dies reduziert die Menge an Schnee, die sich auf der Einheit ansammeln kann und minimiert die Gefahr von Eiszapfenbildung. Wichtige Kriterien für ein Schutzdach sind:
- Größe: Das Dach sollte die Außeneinheit vollständig überdecken und an den Seiten einen Überstand von mindestens 10-20 cm aufweisen, um seitlich fallenden Schnee abzuhalten.
- Stabilität: Es muss ausreichend dimensioniert sein, um Schneelasten standzuhalten.
- Luftzirkulation: Das Dach darf den Luftstrom um die Einheit nicht behindern. Ein Mindestabstand von 30-50 cm zwischen Oberkante der Wärmepumpe und Unterkante des Daches ist in der Regel erforderlich.
Spezielle Frostschutz Wärmepumpe-Überdachungen oder Gehäuse sind so konzipiert, dass sie diese Anforderungen erfüllen.
Windschutz ohne Luftstrombehinderung
Starker Wind kann die Oberfläche des Verdampfers zusätzlich abkühlen und die Eisbildung beschleunigen. Ein moderater Windschutz kann hier sinnvoll sein, muss jedoch sorgfältig geplant werden, um den notwendigen Luftstrom nicht zu beeinträchtigen. Geeignete Maßnahmen sind:
- Lamellenwände oder Zäune: Diese können in ausreichendem Abstand (mindestens 1-1,5 Meter) zur Außeneinheit platziert werden, um den Wind zu brechen, ohne die Luftzufuhr zu stark zu reduzieren. Der Abstand muss so gewählt werden, dass die Luft noch ungehindert von allen Seiten angesaugt werden kann und die Abluft nicht rezirkuliert.
- Pflanzungen: Eine Hecke oder Sträucher können ebenfalls als Windschutz dienen, erfordern aber regelmäßige Pflege, um ein Einwachsen und damit eine Blockade der Luftwege zu verhindern. Achten Sie auf einen ausreichenden Abstand, um auch hier die Luftzirkulation zu gewährleisten und die Einheit vor Laubfall zu schützen.

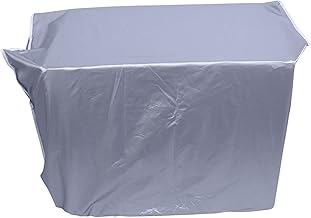

Was man NICHT abdecken darf: Die vollständige Abdeckung oder Einhausung der Wärmepumpen-Außeneinheit mit Planen, Folien oder dichten Verkleidungen ist während des Betriebs unbedingt zu vermeiden. Dies verhindert die notwendige Luftzirkulation, führt zu einem Wärmestau im Inneren und kann die Anlage überhitzen oder zu massiver Eisbildung führen, da die Abtauzyklen nicht mehr effektiv arbeiten können. Die Außeneinheit muss frei atmen können.
Installation, Wartung und kritische Grenzen im Frostschutz
Einige Aspekte der Installation und regelmäßigen Kontrolle sind für den effektiven Frostschutz Ihrer Außeneinheit von Bedeutung.

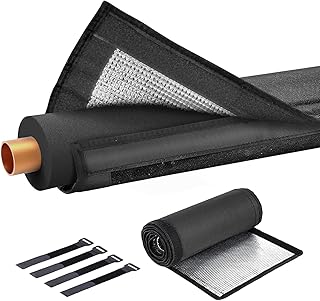

Isolierung der Kältemittel- und Wasserleitungen
Die Verbindungsleitungen zwischen der Außeneinheit und der Inneneinheit, die Kältemittel oder Wasser führen, sind ebenfalls frostgefährdet. Eine hochwertige Isolierung ist hier unerlässlich. Verwenden Sie UV-beständiges und witterungsfestes Isoliermaterial Wärmepumpe, das für den Außeneinsatz geeignet ist und eine geschlossenzellige Struktur aufweist, um das Eindringen von Feuchtigkeit zu verhindern. Achten Sie darauf, dass die Isolierung:
- durchgehend und lückenlos ist, auch an Bögen und Verbindungsstücken.
- gegen mechanische Beschädigung und Vogelbefall geschützt ist.
- die Wanddurchführung vollständig umschließt, um Kältebrücken zu vermeiden.
Bei wasserführenden Leitungen, die nicht mit Frostschutzmittel befüllt sind, wie beispielsweise die Zuleitung für eine mögliche externe Heizung der Kondensatwanne, kann zusätzlich ein Heizband unter der Isolierung sinnvoll sein.
Funktionsprüfung der Abtauautomatik
Die interne Abtauautomatik ist der primäre Schutz der Wärmepumpe vor Vereisung des Verdampfers. Sie wird in der Regel durch Sensoren gesteuert, die Eisbildung erkennen (z.B. Temperatur- oder Drucksensoren). Die Funktion sollte regelmäßig, insbesondere bei den ersten Frostperioden, überprüft werden. Dies geschieht am einfachsten, indem Sie die Außeneinheit bei Minustemperaturen beobachten:
- Die Einheit sollte in regelmäßigen Abständen (oft alle 45-90 Minuten bei hohem Eisansatz) in den Abtauzyklus wechseln.
- Während des Abtauens sollte hörbar Wasser abfließen und sich kein Eis am Verdampfer bilden.
- Nach dem Abtauen sollte die Einheit wieder normal in den Heizbetrieb übergehen.
Sollten Sie feststellen, dass die Abtauzyklen ausbleiben, unzureichend sind oder sich weiterhin Eis am Verdampfer bildet, ist umgehend ein Fachmann zu Rate zu ziehen. Eine Fehlfunktion kann schnell zu einem Leistungseinbruch oder einem Totalausfall führen.
Umfeldkontrolle und Freihalten
Auch bei optimaler Installation ist eine regelmäßige Kontrolle des Umfelds der Außeneinheit im Winter ratsam. Entfernen Sie bei starkem Schneefall vorsichtig Schnee und Eis rund um die Anlage. Achten Sie darauf, dass die Luftein- und -auslässe nicht blockiert sind. Verwenden Sie hierfür keine spitzen oder scharfen Gegenstände, um Beschädigungen an Lamellen oder Gehäuse zu vermeiden. Ein weicher Besen oder eine Handbürste sind ideal. Auch eine Ansammlung von Laub oder sonstigem Unrat kann den Luftstrom behindern und sollte entfernt werden. Zwar ist die Filterreinigung primär eine Effizienzmaßnahme, jedoch kann ein stark verschmutzter Luftfilter Wärmepumpe indirekt zu verstärkter Eisbildung am Verdampfer führen, da der Luftdurchsatz reduziert wird und die Abtauzyklen häufiger oder länger ausfallen.
Kritische Grenzen und Fehlervermeidung
Um die Langlebigkeit und Funktionalität Ihrer Wärmepumpe zu gewährleisten, gilt es, einige Fehler zu vermeiden:
- Keine vollständige Abdeckung: Blockieren Sie niemals die Luftein- und -auslässe der Außeneinheit. Die Anlage benötigt einen ungehinderten Luftstrom zum Betrieb.
- Vernachlässigung der Kondensatableitung: Dies ist die häufigste Ursache für Frostschäden. Eine eingefrorene Kondensatleitung kann zu massiven Eisansammlungen und Beschädigungen führen.
- Warten auf Probleme: Führen Sie präventive Kontrollen durch. Eine kleine Eisbildung kann schnell zu einem großen Problem werden, wenn sie nicht frühzeitig erkannt wird.
Die hier beschriebenen Maßnahmen zum Schutz Ihrer Wärmepumpe winterfest zu machen, sind Investitionen in die Betriebssicherheit und Effizienz Ihrer Heizungsanlage. Eine vorausschauende Planung und regelmäßige Kontrollen helfen, einen störungsfreien und kosteneffizienten Betrieb auch in den kältesten Monaten zu sichern.
Empfohlene Produkte zu Wärmepumpe Außeneinheit
VZXZXE 4 Stück Gummi-Dämpfungssockel für Außeneinheit von Klimaanlage und Wärmep
BOSCH Luft-Wasser-Wärmepumpe | AW 7 OR-S | Außeneinheit f. CS5800/6800i
Buderus Fertigfundament Außeneinheit Wärmepumpe | Logatherm WLW
Bosch Elm Access commun-pompe zu Wärme aérothermique Außeneinheit ODU Split 8 En
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Häufig gestellte Fragen
Warum ist die Kondensatleitung der Wärmepumpe im Winter so kritisch?
Wie hoch sollte die Außeneinheit der Wärmepumpe über dem Boden montiert sein?
Darf ich die Außeneinheit meiner Wärmepumpe im Winter komplett abdecken?
Welche Funktion hat ein Heizband an der Kondensatleitung?
Wie überprüfe ich, ob die Abtauautomatik meiner Wärmepumpe korrekt funktioniert?
Was passiert, wenn das Kondenswasser unter der Außeneinheit gefriert und sich staut?
Wie kann ich die Außeneinheit vor starkem Wind schützen, ohne die Funktion zu beeinträchtigen?
Welches Isoliermaterial ist für die Kältemittel- und Wasserleitungen der Außeneinheit geeignet?
