Einzelraumregelung (ERR) bei Fußbodenheizung verstehen
Die Einzelraumregelung (ERR) ist ein zentraler Bestandteil moderner Heizsysteme, insbesondere bei Fußbodenheizungen. Sie ermöglicht es, die Temperatur in jedem beheizten Raum individuell zu steuern. Dies hat das Ziel, Wohnkomfort zu steigern und gleichzeitig den Energieverbrauch zu optimieren. Anders als bei Radiatoren, die schnell auf Regelbefehle reagieren, stellt die Trägheit einer Flächenheizung jedoch besondere Anforderungen an die Auslegung und Nutzung der ERR. Ein tiefes Verständnis der gesetzlichen Grundlagen, der technischen Komponenten und der physikalischen Eigenschaften ist entscheidend für einen effizienten Betrieb.
Empfohlene Produkte zu Smart Thermostate
FRITZ!Smart Thermo 302 | Heizkörperregler | effizientes Heizen & Komfort
TP-Link smartes Heizkörperthermostat - Erweiterungseinheit, benötigt Kasa Hub, H
TP-Link Kasa smartes Heizkörperthermostat - WiFi Starter Kit, inklusive 1 Thermo
![Bosch Smart Home Heizkörper-Thermostat II [+M], smartes Heizkörperthermostat, in](/api/image.php?src=https%3A%2F%2Fm.media-amazon.com%2Fimages%2FI%2F41lAm26IP3L._SL500_.jpg&w=300&q=60)
Bosch Smart Home Heizkörper-Thermostat II [+M], smartes Heizkörperthermostat, in
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Gesetzliche Pflichten und Ausnahmen der Einzelraumregelung bei Fußbodenheizung
Dieser Artikel wird Ihnen präsentiert von Hausverkauf Berlin
Die Installation einer Einzelraumregelung ist in Deutschland keine freiwillige Komfortfunktion, sondern eine gesetzliche Vorgabe. Die Grundlage hierfür bildet das Gebäudeenergiegesetz (GEG), das die Anforderungen an die Energieeffizienz von Gebäuden regelt. Nach § 63 des GEG in Verbindung mit § 66 Abs. 1 Nr. 2 ist die Ausstattung von Zentralheizungen mit einer Einrichtung zur raumweisen Temperaturregelung vorgeschrieben. Dies bedeutet, dass jeder Raum, der beheizt wird, die Möglichkeit haben muss, seine Temperatur unabhängig von anderen Räumen einzustellen.
Diese Vorschrift gilt für Neubauten und für umfangreiche Sanierungen, bei denen das Heizsystem erneuert oder wesentlich verändert wird. Der Gesetzgeber verfolgt damit das Ziel, unnötige Energieverluste durch Überhitzung ungenutzter Räume zu vermeiden und den Nutzern eine bedarfsgerechte Wärmesteuerung zu ermöglichen.
Es gibt jedoch spezifische Ausnahmen von dieser Regelung, die in der Praxis relevant sind. Diese betreffen hauptsächlich Räume mit geringem Wärmebedarf oder solche, die funktional eng miteinander verbunden sind:
- Räume mit geringem Wärmebedarf: Dazu zählen beispielsweise Flure, Treppenhäuser oder Abstellräume, deren Solltemperatur maximal 6 Kelvin unter der Solltemperatur angrenzender Räume liegt und die keine gesonderten Heizflächen besitzen.
- Räume mit gleicher Nutzung: Wenn mehrere Räume aufgrund ihrer Nutzung (z.B. ein offener Wohn-/Essbereich oder Büroräume mit identischer Nutzung) dauerhaft auf der gleichen Temperatur gehalten werden sollen, kann unter Umständen ein gemeinsamer Raumthermostat ausreichen. Hier ist jedoch eine genaue Prüfung der individuellen Gegebenheiten erforderlich, um die Konformität mit dem GEG sicherzustellen.
- Sehr kleine Räume: Auch Kleinstflächen wie Gäste-WCs können unter bestimmten Umständen von der Pflicht ausgenommen sein, wenn der Aufwand für die Installation einer separaten Regelung in keinem Verhältnis zum erwarteten Einsparpotenzial steht.
Bei der Planung oder Nachrüstung eines Heizsystems ist es ratsam, einen Fachplaner oder Heizungsbauer zu konsultieren, um die Einhaltung der gesetzlichen Vorgaben sicherzustellen und mögliche Ausnahmen korrekt zu bewerten. Eine fehlerhafte oder fehlende Einzelraumregelung kann bei Abnahme oder späteren Kontrollen zu Beanstandungen führen.
Funktionsweise der ERR: Stellantriebe und Raumthermostate für Fußbodenheizungen
Die Einzelraumregelung bei Fußbodenheizungen basiert auf einem Zusammenspiel verschiedener Komponenten, die präzise aufeinander abgestimmt sein müssen. Die Kernstücke sind die Raumthermostate und die Stellantriebe am Heizkreisverteiler.
Raumthermostate: Die Mess- und Steuerzentrale
Raumthermostate sind die Schnittstelle zwischen dem Nutzer und dem Heizsystem. Sie erfassen die aktuelle Raumtemperatur und vergleichen sie mit der vom Nutzer eingestellten Solltemperatur. Bei einer Abweichung senden sie ein Signal an die Stellantriebe. Es gibt verschiedene Arten von Raumthermostaten:
- Manuelle Thermostate: Diese ermöglichen die Einstellung einer festen Solltemperatur. Sie sind die einfachste Form und bieten grundlegende Funktionalität.
- Programmierbare Thermostate: Diese bieten die Möglichkeit, Heizzeiten und Temperaturen für verschiedene Tageszeiten oder Wochentage vorzuprogrammieren. Dies erhöht den Komfort und das Einsparpotenzial erheblich, da die Heizung nur dann aktiv ist, wenn Wärme benötigt wird. Moderne Modelle, oft als Raumthermostaten angeboten, verfügen über digitale Displays und intuitive Bedienmenüs.
- Smarte Thermostate: Diese Geräte bieten erweiterte Funktionen wie Fernsteuerung über Smartphone-Apps, Geofencing, Lernalgorithmen und Integration in Smart-Home-Systeme. Sie können die Heizleistung basierend auf Anwesenheit, Wettervorhersagen oder sogar Fensterkontakten optimieren. Ein Beispiel hierfür sind Smart Thermostate, die eine hohe Flexibilität und tiefe Integration in vernetzte Haustechnik bieten.
Empfohlene Produkte zu Raumthermostate digital

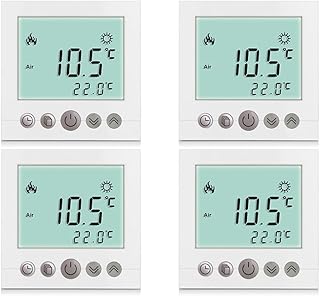

BEOK CONTROLS Thermostat Heizung Digital Programmierbar Raumthermostat
BEOK CONTROLS Thermostat Fussbodenheizung Wasser, Raumthermostat WLAN 230V
Beok Thermostat Fussbodenheizung Wasser, Thermostate Heizung Digital
EMOS - digitaler Raumthermostat mit LCD-Display - manuell, drahtgebunden - Heiz-
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Die Platzierung der Raumthermostate ist entscheidend. Sie sollten an einer Innenwand, in einer Höhe von etwa 1,50 Metern und fern von direkter Sonneneinstrahlung, Zugluft oder Wärmequellen (wie Lampen oder elektronischen Geräten) angebracht werden, um eine unverfälschte Temperaturmessung zu gewährleisten.
Stellantriebe am Heizkreisverteiler: Die Regulatoren des Wasserdurchflusses

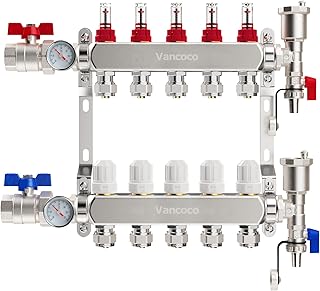

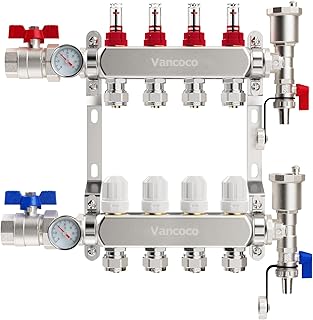

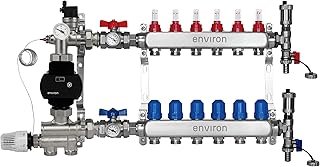

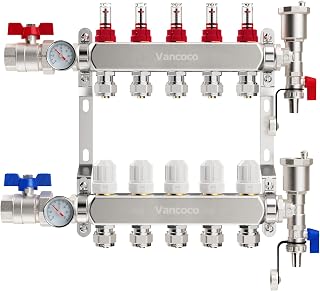

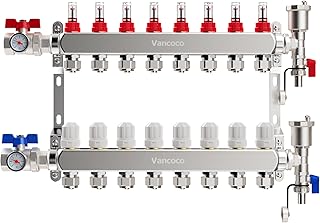

Der Heizkreisverteiler ist das zentrale Element, das die einzelnen Heizkreise der Fußbodenheizung miteinander verbindet. Für jeden Heizkreis, der einen bestimmten Bereich oder Raum versorgt, ist dort ein Stellventil vorgesehen. Auf diese Ventile werden die Stellantriebe montiert. Während bei Radiatoren oft programmierbare Heizungsventile zum Einsatz kommen, die direkt am Heizkörper sitzen, regeln Stellantriebe für Fußbodenheizungen den Wasserdurchfluss durch die einzelnen Heizkreisschläuche.
Empfohlene Produkte zu Heizungsventile programmierbar
Eurotronic Sparmatic Comet Heizkörperthermostat mit Programmierfunktion
eqiva Bluetooth® Smart Heizkörperthermostat, 141771E0, Weiß, 10,2 x 6,0 x 5,5 cm

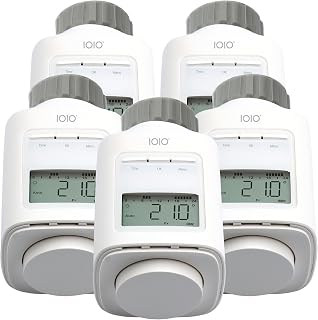

IOIO Elektronisches Heizungsthermostat HT 2000/23 | Heizthermostat
Premium Elektronischer Heizungsthermostat HT 2000 - Thermostat Heizung programmi
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Es gibt zwei Haupttypen von Stellantrieben:
- Thermische Stellantriebe: Diese arbeiten mit einem Wachs- oder Flüssigkeitselement, das sich bei Stromzufuhr ausdehnt und das Ventil öffnet oder schließt. Sie sind robust, geräuscharm und kostengünstig, reagieren jedoch relativ langsam (Öffnungs-/Schließzeiten von mehreren Minuten). Sie sind in der Regel stromlos geschlossen (NC - Normally Closed) oder stromlos offen (NO - Normally Open) verfügbar. Für Fußbodenheizungen werden meist NC-Varianten verwendet.
- Elektromotorische Stellantriebe: Diese nutzen einen kleinen Elektromotor, um das Ventil zu betätigen. Sie reagieren schneller und bieten oft eine präzisere Steuerung, teilweise auch in modularen Schritten (0-10V-Ansteuerung), was eine feinere Regelung des Volumenstroms ermöglicht. Sie sind in der Anschaffung meist teurer.
Die Stellantriebe empfangen ihre Signale von den Raumthermostaten über eine zentrale Verdrahtungsleiste oder, bei Funklösungen, direkt. Sie öffnen oder schließen die Ventile der Heizkreise und bestimmen so, wie viel warmes Heizwasser durch die im Estrich verlegten Rohre fließt. Eine weitere zentrale Komponente, die oft mit den Stellantrieben und Thermostaten kommuniziert und die Wärmeerzeugung koordiniert, ist der Zonenregler. Dieser fungiert als übergeordnete Schaltzentrale.
Empfohlene Produkte zu Zonenregler Heizung
Elektrischer Fußbodenheizungs-Stellantrieb, 230 V, NO/NC Thermostat-Steuerventil
Zonenregler für Fußbodenheizung mit Pumpensteuerung(8)
ZGUZMCMK Analoger Thermostatregler für e mit Heizungs Und Kühlungssteuerung für
HEEPDD Intelligenter Digitaler Thermostat, ABS-Material, Programmierbare Tempera
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Die Trägheit der Fußbodenheizung: Grenzen der Einzelraumregelung
Die Einzelraumregelung bei Fußbodenheizungen ist aufgrund der physikalischen Eigenschaften einer Flächenheizung mit spezifischen Herausforderungen verbunden. Die größte davon ist die thermische Trägheit des Systems.
Speicherfähigkeit des Estrichs
Fußbodenheizungen sind in den Estrich eingebettet, der eine erhebliche Wärmespeichermasse darstellt. Wenn das warme Wasser durch die Rohre fließt, heizt sich der Estrich langsam auf und gibt die Wärme über einen längeren Zeitraum an den Raum ab. Dieser Prozess dauert je nach Estrichdicke, Bodenbelag und Systemtemperatur mehrere Stunden. Umgekehrt dauert es auch Stunden, bis der Estrich nach dem Abschalten der Heizung merklich abkühlt. Diese Trägheit bedeutet, dass schnelle Temperaturwechsel, wie sie bei Radiatoren problemlos möglich sind, bei einer Fußbodenheizung nicht umsetzbar sind.
Folgen einer übermäßigen Regelung
Ein häufiger Fehler ist der Versuch, eine Fußbodenheizung wie ein Radiatorensystem zu regeln: morgens hochheizen, tagsüber komplett abschalten, abends wieder hochheizen. Dies ist kontraproduktiv und kann den Energieverbrauch sogar erhöhen, anstatt ihn zu senken:
- Erhöhter Energieeinsatz: Um einen kalten Estrich wieder auf Solltemperatur zu bringen, muss die Heizungsanlage über einen längeren Zeitraum mit hoher Leistung arbeiten. Der Estrich benötigt viel Energie, um seine Speichermasse zu erwärmen.
- Komfortverlust: Bis die gewünschte Raumtemperatur erreicht ist, vergehen viele Stunden. Der Raum bleibt unangenehm kühl, obwohl die Heizung bereits läuft.
- Ineffizienz der Regelung: Häufiges Auf- und Abschalten der Stellantriebe führt zu einem ineffizienten Betrieb. Die Heizung versucht ständig, einem sich ändernden Sollwert nachzujagen, was das System unnötig belastet und die Lebensdauer der Komponenten beeinträchtigen kann.
Sinnvolles Regelverhalten: Absenken statt Abschalten
Für Fußbodenheizungen empfiehlt sich daher ein angepasstes Regelverhalten. Statt die Heizung in ungenutzten Zeiten komplett abzuschalten, ist ein moderates Absenken der Temperatur die effizientere Strategie. Eine Absenkung um 2 bis 3 Kelvin (z.B. von 21°C auf 18°C) in der Nacht oder bei längerer Abwesenheit ist oft ausreichend. Dies hält den Estrich auf einer Grundtemperatur, sodass der Wiederaufheizprozess deutlich weniger Energie und Zeit in Anspruch nimmt. Der Komfort bleibt erhalten, und die Heizung kann mit einer geringeren Vorlauftemperatur und somit effizienter arbeiten.
Moderne, selbstlernende Thermostate und intelligente Heizungssteuerungen berücksichtigen diese Trägheit und optimieren die Vorlaufzeiten, um die gewünschte Temperatur pünktlich zu erreichen, ohne das System unnötig zu überlasten. Sie lernen das Heizverhalten des Gebäudes und passen die Startzeiten der Heizphasen entsprechend an.
Installation, Optimierung und häufige Fehler bei der ERR der Fußbodenheizung
Die korrekte Installation und eine anschließende Optimierung der Einzelraumregelung sind entscheidend für den effizienten und komfortablen Betrieb einer Fußbodenheizung. Fehler in diesen Phasen können zu unnötig hohen Heizkosten oder einem unzureichenden Wärmekomfort führen.
Fachgerechte Installation der Komponenten
Die Installation der ERR-Komponenten sollte stets von einem qualifizierten Fachbetrieb vorgenommen werden. Dies beginnt mit der korrekten Verdrahtung der Raumthermostate zur zentralen Verdrahtungsleiste und von dort zu den Stellantrieben am Heizkreisverteiler. Bei Funksystemen ist auf eine stabile Verbindung ohne Störungen zu achten.
- Verteilerposition: Der Heizkreisverteiler sollte an einem gut zugänglichen Ort installiert sein, idealerweise in einem Verteilerschrank, der auch die Verdrahtungsleiste und gegebenenfalls den Zonenregler aufnimmt.
- Stellantriebe: Die Stellantriebe müssen passend zu den Ventilen des Heizkreisverteilers ausgewählt und korrekt montiert werden. Eine manuelle Öffnung der Ventile (oft durch einen roten oder blauen Ring) sollte nur für Wartungszwecke oder beim Befüllen des Systems erfolgen.
- Thermostatplatzierung: Wie bereits erwähnt, ist die richtige Positionierung der Raumthermostate essenziell für präzise Messwerte. Fehlerhafte Platzierung führt zu falschen Regelbefehlen.
Der hydraulische Abgleich als Grundlage
Bevor die Einzelraumregelung ihre volle Wirkung entfalten kann, ist ein hydraulischer Abgleich des gesamten Heizsystems unerlässlich. Dabei wird der Volumenstrom für jeden Heizkreis exakt berechnet und am Heizkreisverteiler voreingestellt. Ziel ist es, dass jeder Raum die exakt benötigte Menge an Heizwasser erhält, um die Solltemperatur zu erreichen – nicht zu viel und nicht zu wenig. Ohne einen hydraulischen Abgleich würden einige Räume überversorgt, während andere unterversorgt blieben, was die Effizienz der ERR erheblich mindert und zu Problemen wie „kalten Ecken“ oder unnötig hohen Rücklauftemperaturen führt. Der hydraulische Abgleich ist oft auch eine Voraussetzung für staatliche Förderungen.
Vermeidung häufiger Fehler
Einige typische Fehlerquellen können die Funktion und Effizienz der Einzelraumregelung beeinträchtigen:
- Manuelles Verstellen am Heizkreisverteiler: Die Ventile am Heizkreisverteiler sind nach dem hydraulischen Abgleich exakt eingestellt. Ein manuelles Verändern dieser Einstellungen durch Laien kann das gesamte System aus dem Gleichgewicht bringen. Die Regelung sollte ausschließlich über die Raumthermostate erfolgen.
- Überdimensionierung der ERR: Eine zu feine Zonierung, bei der jeder kleinste Nischenbereich einen eigenen Heizkreis und Thermostat erhält, kann die Komplexität und die Kosten unnötig erhöhen, ohne proportionalen Mehrwert zu bieten. Eine sinnvolle Zonierung orientiert sich an der tatsächlichen Raumnutzung und den baulichen Gegebenheiten.
- Falsche Erwartungen an die Reaktionszeit: Die Erwartung, dass eine Fußbodenheizung so schnell wie ein Heizkörper reagiert, führt zu frustrierendem Regelverhalten und unnötigem Energieverbrauch. Nutzer müssen die Trägheit des Systems verstehen und ihre Heizzeiten entsprechend anpassen.
- Fehlende Wartung: Stellantriebe können mit der Zeit verschleißen oder klemmen. Eine regelmäßige Funktionsprüfung, idealerweise im Rahmen der jährlichen Heizungswartung, stellt die Betriebssicherheit sicher.
Durch die Beachtung dieser Punkte und eine professionelle Umsetzung kann die Einzelraumregelung bei Ihrer Fußbodenheizung ihren vollen Nutzen entfalten und zu einem dauerhaft komfortablen und energieeffizienten Wohnklima beitragen.
Häufig gestellte Fragen
Was genau ist die Einzelraumregelung (ERR) bei einer Fußbodenheizung?
Ist die ERR für Fußbodenheizungen gesetzlich vorgeschrieben?
Gibt es Ausnahmen von der ERR-Pflicht bei Fußbodenheizungen?
Wie funktionieren Stellantriebe am Heizkreisverteiler?
Warum sollte man eine Fußbodenheizung nicht komplett abschalten, sondern nur absenken?
Welche Rolle spielt der hydraulische Abgleich bei der ERR einer Fußbodenheizung?
Kann ich meine alte Fußbodenheizung mit ERR nachrüsten?
Welche Vorteile bieten smarte Thermostate für die ERR bei Fußbodenheizungen?
