Gasbrenner reinigen: Brennerplatte, Wärmetauscher & Ionisation
Die Effizienz und Betriebssicherheit Ihres Gas-Brennwertkessels hängen maßgeblich von der korrekten Funktion und dem Zustand seines Brenners ab. Während die Wartung oft als ein umfassendes Paket betrachtet wird, gibt es spezifische Anforderungen an die Reinigung von Gasbrennern, die sich deutlich von denen für Ölbrenner unterscheiden. Es geht nicht primär um Ruß, sondern um feine Partikel, Korrosion und Kondensatrückstände, die die präzise Verbrennung und den Wärmeübergang beeinträchtigen können. Dieser Artikel konzentriert sich auf die gezielte Reinigung der kritischen Komponenten eines Gasbrenners: die Brennerplatte, das Flammrohr, den Wärmetauscher, den Siphon und die Ionisationselektrode.
Empfohlene Produkte zu Brennerreinigungsset
Reinalin Grillhandschuhe Hitzebeständig 500°C, Ofenhandschuhe BBQ, L/XL/XXL
Buderus Reinigungskamm
Wartungsset für Buderus Ölbrenner Logatop BE & BE-A 21 kW mit Magnum-Filter lang
4er-Set Brennerdüsenreiniger aus Edelstahl blau für kleine Öffnungen
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Die Spezifika der Gasbrennerwartung: Ablagerungen und ihre Folgen
Dieser Artikel wird Ihnen präsentiert von Immobilien Wirges
Gasbrenner, insbesondere in modernen Brennwertgeräten, arbeiten mit einer hohen Präzision, um das Gas-Luft-Gemisch optimal zu verbrennen. Im Gegensatz zu Ölbrennern, die primär mit Rußablagerungen zu kämpfen haben, entstehen bei Gasbrennern andere Arten von Verunreinigungen. Hier dominieren Staubpartikel aus der Umgebungsluft, leichte Oxidationsrückstände an Metalloberflächen und, im Falle von Brennwertgeräten, mineralische Ablagerungen aus dem Kondensat. Diese scheinbar geringfügigen Verschmutzungen können jedoch erhebliche Auswirkungen auf die Leistung und Lebensdauer Ihrer Heizanlage haben.
Eine saubere Brennerplatte und ein freies Flammrohr sind entscheidend für ein gleichmäßiges Flammenbild und eine vollständige Verbrennung. Verstopfungen oder Verunreinigungen an den Austrittsöffnungen der Brennerplatte können zu einer ungleichmäßigen Gasverteilung führen. Dies äußert sich in einer inhomogenen Flamme, die lokal zu heiß oder zu kalt brennt, was wiederum die Materialermüdung beschleunigt und die Abgaswerte negativ beeinflusst. Ein nur leicht verschmutzter Gasbrenner kann bereits einen Mehrverbrauch von 2-4% aufweisen, da die Wärmeübertragung gestört wird.
Die Ionisationselektrode, eine Schlüsselfunktion zur Flammenüberwachung, reagiert empfindlich auf Isolationsschichten. Bereits dünne Beläge können die elektrische Leitfähigkeit beeinträchtigen und dazu führen, dass die Steuerung die Flamme nicht oder nur verzögert erkennt. Die Folge sind Startschwierigkeiten, Fehlermeldungen oder sogar ein Sicherheitsabschalten des Brenners, was den Komfort und die Betriebssicherheit mindert.
Im Wärmetauscher eines Brennwertkessels sammeln sich mit der Zeit Rückstände aus dem Kondensat an. Das bei der Verbrennung von Erdgas entstehende Kondensat ist leicht sauer (pH-Wert typischerweise zwischen 3,5 und 5,5) und enthält gelöste Salze und Mineralien. Nach der Neutralisation und Verdunstung verbleiben diese Stoffe als feine, oft pulvrige oder krustige Ablagerungen an den Wärmeübertragungsflächen. Diese Schichten wirken isolierend und reduzieren die Effizienz des Wärmeübergangs drastisch. Ein Millimeter Ablagerung kann die Wärmeübertragung um bis zu 10% verschlechtern und somit den Gasverbrauch spürbar erhöhen.
Der Siphon und der Kondensatablauf sind essenziell für die sichere Abführung des Kondensats und gleichzeitig für den gasdichten Verschluss des Abgassystems. Eine Verstopfung durch Schlamm, Algen oder mineralische Ausscheidungen kann dazu führen, dass Kondensat in den Kessel zurückläuft oder sich im Abgassystem ansammelt, was zu Korrosionsschäden und Funktionsstörungen führen kann. Die regelmäßige Brennerreinigung dieser Komponenten ist daher nicht nur eine Frage der Effizienz, sondern auch der Prävention von teuren Reparaturen.
Reinigung der Brennkammer: Brennerplatte, Flammrohr und Ionisationselektrode
Bevor Sie mit der Reinigung des Gasbrenners beginnen, sind umfassende Sicherheitsmaßnahmen unerlässlich. Schalten Sie die Heizanlage am Hauptschalter vollständig ab, schließen Sie den Gashahn und trennen Sie die Stromversorgung. Lassen Sie den Kessel vollständig abkühlen, was je nach Größe und Betriebszustand 30 Minuten bis zu mehreren Stunden dauern kann. Tragen Sie bei allen Arbeiten Schutzhandschuhe und gegebenenfalls eine Schutzbrille.
Die Brennerplatte und das Flammrohr
Die Brennerplatte, oft aus Edelstahl oder Keramik gefertigt, ist das Element, durch das das Gas-Luft-Gemisch strömt und an dem die Flamme anliegt. Mit der Zeit können sich hier feine Staubpartikel und leichte Oxidationsschichten ansammeln, die die Gasdurchtrittsöffnungen verengen oder das Flammenbild stören. Das Flammrohr umschließt die Flamme und führt die Verbrennungsgase ab.
Reinigungsschritte:
- Demontage: Lösen Sie nach Herstellervorgabe die Befestigungen der Brennereinheit. Dies kann das Entfernen von Schrauben oder das Lösen von Klemmverbindungen umfassen. Achten Sie auf Dichtungen; diese sollten bei jeder Demontage auf Beschädigungen geprüft und bei Bedarf erneuert werden.
- Grobreinigung: Saugen Sie lose Staubpartikel und Ablagerungen von der Oberfläche der Brennerplatte und aus dem Flammrohr mit einem Industriesauger ab. Verwenden Sie hierfür eine weiche Bürstendüse, um Kratzer zu vermeiden.
- Feinreinigung der Brennerplatte: Für die feinen Gasdurchtrittsöffnungen der Brennerplatte nutzen Sie eine weiche Bürste mit Kunststoffborsten. Kehren Sie vorsichtig über die Oberfläche, um festsitzende Partikel zu lösen. Vermeiden Sie harte Metallbürsten oder scharfe Gegenstände, da diese die empfindlichen Oberflächen beschädigen können. Feine Bohrungen der Gasdüsen können mit einem speziellen Brennerdüsen Reiniger gereinigt werden, um eine gleichmäßige Gaszufuhr zu gewährleisten.
- Kontrolle des Flammrohrs: Überprüfen Sie das Flammrohr auf sichtbare Verformungen, Risse oder starke Ablagerungen. Leichte Ablagerungen können mit einer passenden Bürste entfernt werden. Bei deutlichen Schäden ist ein Austausch in Betracht zu ziehen.
- Druckluft (mit Vorsicht): Unter Umständen kann vorsichtig mit Druckluft (max. 2-3 bar) in die Gasdurchtrittsöffnungen geblasen werden, um hartnäckige Partikel zu entfernen. Halten Sie dabei ausreichend Abstand und tragen Sie eine Schutzbrille.
Empfohlene Produkte zu Brennerdüsen Reiniger

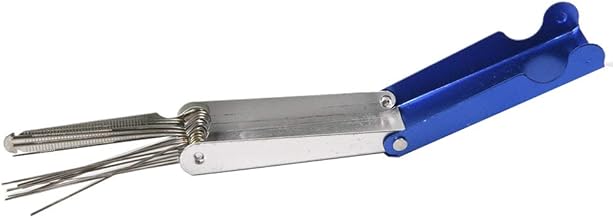

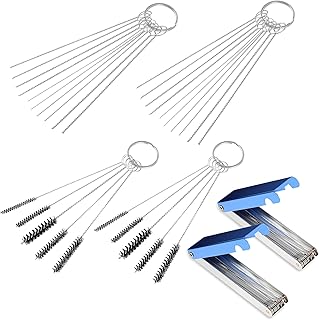

Gosknor Vergaser Reinigungsset, Brennerdüsen Reiniger Set 13 Drähte 10 Nadeln 5

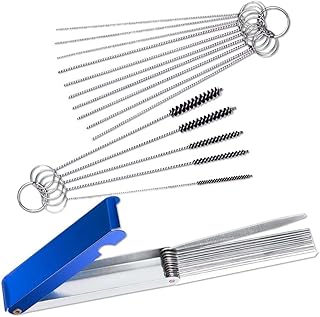

Nikou Vergaserreiniger Reinigungsset, 13 in 1 Edelstahl Schweißbrenner Düsenspit

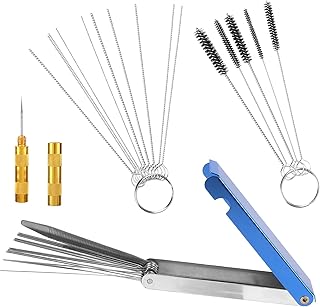

TOPINCN Brennerdüsen-Reiniger-Set Jet-Reiniger-Kit Zum Reinigen von Gasschweiß-S
Zunftbedarfde Karbidlampe Acetylenlampe Brennerdüse Reiniger Brenner Düse
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Die Ionisationselektrode
Die Ionisationselektrode überwacht die Flamme und ist ein sicherheitsrelevantes Bauteil. Sie erkennt, ob eine Flamme vorhanden ist, indem sie einen geringen Stromfluss durch die ionisierte Flamme misst. Ablagerungen auf der Elektrode wirken isolierend und können diesen Stromfluss verhindern oder stören.
Reinigungsschritte:
- Demontage: Die Ionisationselektrode ist meist mit einer Schraube befestigt oder gesteckt. Lösen Sie diese vorsichtig und ziehen Sie die Elektrode heraus. Merken Sie sich die Einbaulage und den Abstand zur Brennerplatte.
- Reinigung: Reinigen Sie die Keramikisolierung und die Elektrodenspitze mit einem feinen Schleifvlies (z.B. Scotch-Brite) oder sehr feinem Schmirgelleinen (Körnung P400 oder feiner). Ziel ist es, die Oberfläche von Ruß-, Oxidations- oder Kondensatrückständen zu befreien, ohne Material abzutragen oder die Form zu verändern. Verwenden Sie keine Drahtbürsten, die die Oberfläche aufrauen und neue Ablagerungen fördern könnten.
- Elektrodenabstand prüfen: Messen Sie den Abstand der Elektrodenspitze zur Brennerplatte mit einer Fühlerlehre. Dieser Abstand ist entscheidend für die zuverlässige Flammenüberwachung und variiert je nach Hersteller und Modell (typisch sind Werte von 3-5 mm). Halten Sie sich unbedingt an die Angaben in der Gerätedokumentation. Bei Bedarf kann der Abstand durch vorsichtiges Biegen des Elektrodenhalters korrigiert werden.
- Wiedereinbau: Setzen Sie die gereinigte Elektrode wieder ein und befestigen Sie sie.
Der Wärmetauscher und Kondensatablauf: Lebensadern des Gas-Brennwertkessels
Der Wärmetauscher ist das Herzstück des Brennwertkessels, wo die heißen Abgase ihre Wärme an das Heizungswasser abgeben und dabei so weit abkühlen, dass der im Abgas enthaltene Wasserdampf kondensiert. Diese Kondensationswärme macht den Brennwertnutzen aus. Ablagerungen hier reduzieren die Effizienz direkt.
Reinigung des Wärmetauschers
Ablagerungen: Im Laufe der Zeit können sich an den Lamellen oder Rohren des Wärmetauschers mineralische Rückstände aus dem Kondensat (z.B. Kalk, Salze) sowie Staub und feine Korrosionspartikel ansammeln. Diese bilden eine isolierende Schicht, die den Wärmeübergang vom Abgas zum Heizungswasser behindert. Der Kessel muss dann länger oder mit höherer Leistung arbeiten, um die gewünschte Temperatur zu erreichen, was den Gasverbrauch erhöht.
Reinigungsschritte:
- Zugang schaffen: Nach dem Abkühlen des Kessels und der Trennung von Gas und Strom öffnen Sie die Brennkammer und legen den Wärmetauscher frei. Dies erfordert oft das Entfernen der Brennereinheit und gegebenenfalls weiterer Verkleidungen.
- Trockenreinigung: Beginnen Sie mit einer Trockenreinigung. Verwenden Sie spezielle, flexible Bürsten, die für die Geometrie Ihres Wärmetauschers ausgelegt sind, um lose Ablagerungen und Staub von den Lamellen und Oberflächen zu bürsten. Ein Industriesauger kann helfen, die gelösten Partikel sofort abzusaugen.
- Nassreinigung (falls erforderlich): Bei hartnäckigen, krustigen Ablagerungen kann eine Nassreinigung notwendig sein. Spülen Sie den Wärmetauscher vorsichtig mit klarem Wasser ab. Achten Sie darauf, dass das Wasser über den Kondensatablauf abgeführt wird und nicht in andere elektrische oder nicht wasserbeständige Komponenten gelangt. Einige Hersteller empfehlen auch spezielle, pH-neutrale Brennerreiniger, die zur Lösung von mineralischen Ablagerungen beitragen können. Lassen Sie den Wärmetauscher nach der Nassreinigung vollständig trocknen, bevor Sie den Kessel wieder in Betrieb nehmen. Dies kann mehrere Stunden dauern.
- Kontrolle: Prüfen Sie nach der Reinigung alle Oberflächen auf verbleibende Ablagerungen und stellen Sie sicher, dass keine Bürstenhaare oder andere Fremdkörper zurückbleiben.
Empfohlene Produkte zu Brennerreiniger
ARLI Set - 3x Ulith Kesselreiniger Spray 500 ml Spezialreiniger für Gas- und Ölk
ARLI Set - Ulith Kesselreiniger Spray 500 ml mit Sprühkopf Spezialreiniger für G

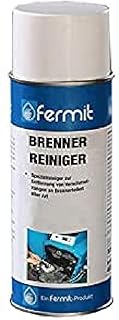

Fermit 18006 Brennerreiniger Spray 500ml Brenner Reiniger Dose
SDV Chemie Brennerreiniger 3x 500ml Spray
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Reinigung des Siphons und Kondensatablaufs
Der Siphon (Geruchsverschluss) ist ein wichtiger Bestandteil des Kondensatablaufs. Er verhindert, dass Abgase aus dem Kessel in den Raum gelangen, während er gleichzeitig das Kondensat abführt. Eine Verstopfung hier kann zu Wasserschäden oder einem Rückstau des Kondensats führen.
Ablagerungen: Im Siphon sammeln sich oft Schwebstoffe, mineralische Ablagerungen und gelegentlich auch Algen an. Diese können den Querschnitt verengen oder vollständig blockieren.
Reinigungsschritte:
- Siphon demontieren: Der Siphon ist in der Regel leicht zugänglich und kann mit wenigen Handgriffen demontiert werden. Oft ist er nur gesteckt oder mit Überwurfmuttern befestigt. Halten Sie ein Gefäß bereit, um das restliche Kondensat aufzufangen.
- Reinigen: Spülen Sie den Siphon gründlich unter fließendem Wasser aus. Verwenden Sie gegebenenfalls eine kleine Bürste, um festsitzende Verschmutzungen zu entfernen. Überprüfen Sie auch den gesamten Kondensatablauf bis zum Abwasseranschluss auf Verstopfungen.
- Wiedereinbau und Befüllung: Setzen Sie den gereinigten Siphon wieder ein und befüllen Sie ihn anschließend mit Wasser. Dies ist entscheidend, um die Funktion des Geruchsverschlusses sofort wiederherzustellen. Achten Sie auf eine korrekte und dichte Montage.
- Kontrolle: Prüfen Sie, ob das Kondensat nach dem Testlauf des Kessels wieder einwandfrei abläuft.
Praktische Durchführung und Besonderheiten der Gasbrennerwartung
Die Wartung eines Gasbrenners erfordert Präzision und Fachkenntnis. Während einige Schritte selbst durchgeführt werden können, sind andere Arbeiten, insbesondere solche, die die Gasanlage oder die Verbrennungseinstellungen betreffen, ausschließlich dem qualifizierten Fachmann vorbehalten.
Ein grundlegendes Brennerreinigungsset für Gasbrenner enthält in der Regel weiche Bürsten für die Brennerplatte und den Wärmetauscher, eventuell einen Spezialschlüssel für die Demontage der Brennereinheit und eine Fühlerlehre für die Elektrodenabstände. Für Gasbrennwertkessel sind spezifische Werkzeuge nötig; ein Ölbrenner Reinigungsset ist hierfür nicht geeignet, da die Anforderungen an die Reinigung und die Art der Ablagerungen grundverschieden sind.
Empfohlene Produkte zu Ölbrenner Reinigungsset

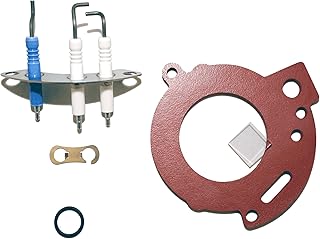

Wartungsset für Buderus GB125 - Ölbrenner Logatop BE 1.3-2.3 | 17-68 kW Service-

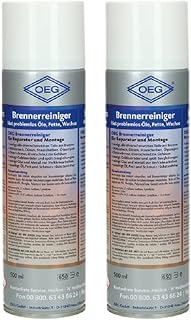

2 Stück OEG Brennerreiniger 500 ml Ölbrenner öldüsen Heizkessel löst Öle, Fette
Buderus Reinigungs-Set Zub Nr 1156 | 7719003006
OEG Brennerreiniger 500 ml Ölbrenner öldüsen Heizkessel löst Öle, Fette und Wach
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Vorgehensweise bei der Selbstwartung (eingeschränkt)
- Sicherheit zuerst: Wie bereits erwähnt, ist das Abschalten der Anlage, das Schließen des Gashahns und das Trennen der Stromversorgung obligatorisch.
- Dokumentation: Machen Sie Fotos während der Demontage. Dies hilft Ihnen, alle Teile korrekt wieder zusammenzusetzen.
- Demontage: Entfernen Sie vorsichtig die Abdeckungen und die Brennereinheit gemäß der Herstellervorgaben. Achten Sie auf die Position von Dichtungen und elektrischen Verbindungen.
- Reinigung: Führen Sie die oben beschriebenen Schritte zur Reinigung der Brennerplatte, des Flammrohrs, der Ionisationselektrode, des Wärmetauschers und des Siphons durch. Ein umfassendes Heizungswartungskit kann dabei helfen, alle nötigen Werkzeuge zur Hand zu haben.
- Kontrast zu Ölbrennern: Im Gegensatz zu Ölbrennern, die einen regelmäßigen Wechsel des Heizölfilter erfordern, entfällt dieser Wartungsschritt bei Gasbrennern, da das Gas über das öffentliche Netz bezogen und nicht gefiltert werden muss.
- Wiedermontage: Setzen Sie alle Komponenten in umgekehrter Reihenfolge wieder zusammen. Achten Sie auf den korrekten Sitz von Dichtungen (diese sollten oft erneuert werden, um Dichtheit zu gewährleisten) und die sichere Verbindung aller elektrischen Kabel.
- Dichtheitsprüfung (wichtig): Nach dem Wiedereinbau der Gaskomponenten muss eine Dichtheitsprüfung der Gasleitungen im Kesselbereich erfolgen. Dies ist eine sicherheitsrelevante Arbeit, die idealerweise von einem Fachmann durchgeführt oder zumindest von diesem überprüft werden sollte.
- Funktionsprüfung: Öffnen Sie den Gashahn und schalten Sie die Stromversorgung wieder ein. Beobachten Sie den Startvorgang des Brenners. Das Flammenbild sollte gleichmäßig und stabil sein. Achten Sie auf ungewöhnliche Geräusche oder Gerüche.
Empfohlene Produkte zu Heizungswartungskit
Heizungs-Wartungsset mit Glühlicht und Dichtungen, 2-8 kW, für

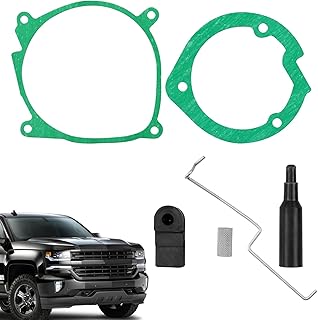

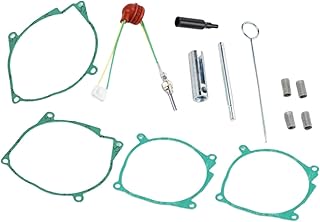

12V 2000W Heizungs-Wartungskit Für Webasto Für Air Top 2000S/ST/STC
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Wann der Fachmann unverzichtbar ist
- Verbrennungseinstellung und Abgasmessung: Nach einer Reinigung ist oft eine Überprüfung und gegebenenfalls Neueinstellung der Gas-Luft-Parameter notwendig, um eine optimale und schadstoffarme Verbrennung zu gewährleisten. Dies erfordert spezielle Abgasmessgeräte.
- Überprüfung der Gasanlage: Arbeiten an der Gaszufuhr, dem Gasdruckregler oder der Gasarmatur sind sicherheitsrelevant und dürfen nur von zertifizierten Fachleuten durchgeführt werden.
- Austausch defekter Komponenten: Bei Verschleiß oder Defekten an Düsen, Ventilen oder der Zündautomatik ist der Austausch durch einen Fachmann mit Originalersatzteilen unerlässlich.
- Gesetzliche Vorgaben: In Deutschland sind regelmäßige Überprüfungen durch einen Schornsteinfeger und Wartungen durch einen Fachbetrieb, insbesondere bei Gasheizungen, gesetzlich vorgeschrieben. Diese Prüfungen umfassen in der Regel auch die Reinigung der kritischen Bauteile.
Die Investition in eine jährliche, professionelle Wartung durch einen Heizungsfachbetrieb zahlt sich durch eine höhere Effizienz, geringere Betriebskosten und eine längere Lebensdauer Ihrer Anlage aus. Sie stellt zudem die Einhaltung aller Sicherheitsstandards und gesetzlichen Vorschriften sicher.
Eine sorgfältige und auf den Gastyp zugeschnittene Brennerreinigung ist keine optionale Maßnahme, sondern ein wesentlicher Bestandteil der Heizungspflege. Sie sichert die präzise und effiziente Funktion Ihres Gasbrenners und trägt maßgeblich zur Senkung Ihrer Heizkosten und zur Reduzierung von Emissionen bei. Indem Sie die spezifischen Anforderungen an die Reinigung von Brennerplatte, Flammrohr, Ionisationselektrode, Wärmetauscher und Kondensatablauf beachten, erhalten Sie die Leistungsfähigkeit Ihres Gas-Brennwertkessels über viele Jahre hinweg.
Planen Sie diese spezialisierte Wartung idealerweise im Sommer, außerhalb der Hauptheizperiode. So ist Ihre Anlage optimal vorbereitet, wenn die kalte Jahreszeit beginnt, und Sie profitieren von einem zuverlässigen und effizienten Heizbetrieb.
Häufig gestellte Fragen
Wie oft sollte ein Gasbrenner im Brennwertkessel gereinigt werden?
Worin unterscheiden sich Ablagerungen bei Gas- und Ölbrennern, und warum ist das wichtig für die Reinigung?
Welche Anzeichen deuten auf einen verschmutzten Gasbrenner hin?
Kann ich die Reinigung meines Gasbrenners komplett selbst durchführen?
Warum ist die Ionisationselektrode so wichtig und wie wird sie gereinigt?
Welche Funktion hat der Siphon im Gas-Brennwertkessel und wie pflegt man ihn?
Benötigt man spezielle Werkzeuge für die Gasbrennerreinigung?
Warum ist die Reinigung des Wärmetauschers bei einem Gas-Brennwertkessel besonders wichtig?
